1 Protection de la sécurité et traitement des accidents

1.1 Le dispositif de décompression

Ce système d'anesthésie comporte plusieurs dispositifs de décompression.

Cette machine est équipée d'un régulateur de gaz comprimé.le régulateur de pression a déjà dépressurisé la source de gaz d'entrée à 400 kPaL'extrémité de sortie du régulateur de pression est équipée d'une vanne de sécurité.Si le régulateur de pression ne fonctionne pas correctement ou si la pression de sortie est trop élevée en raison de facteurs humains (moins du double de la pression d'entrée nominale), la soupape de sécurité s'éteint automatiquement pour que la pression de sortie du gaz atteigne la pression de fonctionnement nominale.

L'appareil d'anesthésie est équipé à l'intérieur d'une soupape de débordement de sécurité, et lorsque la pression de la source d'air externe dépasse 0,6 MPa,Il s'épuise automatiquement pour assurer le fonctionnement normal de la machine d'anesthésie.

Pour éviter que la pression à l'intérieur du dispositif d'administration du gaz anesthésique ne dépasse 10 kPa en raison du blocage du port de sortie du gaz frais,un dispositif de réduction de pression est installé entre le débitmètre et le circuit de gaz de l'évaporateur pour empêcher une pression excessive à l'intérieur du dispositif de décharge.

Afin d'éviter une pression excessive dans le système de ventilation d'anesthésie pendant le fonctionnement manuel,ce système est équipé d'un dispositif réglable de levage de pression (valve APL) installé dans le circuit de respiration anesthésique, avec une plage de réglage ≤ 7,5 kPa.

Pour éviter que la pression du circuit respiratoire anesthésique ne soit trop élevée pendant l'expiration en raison du débit élevé de l'approvisionnement en oxygène du débitmètre dans l'état contrôlé par ordinateur,la boîte à air connectée en série dans le circuit de respiration anesthésique a une fonction de débordement de sécurité de 4 kPa. dans l'état d'expiration contrôlé par la machine, lorsque la pression dans le circuit dépasse cette pression,le soufflet débordera automatiquement pour s'assurer que la pression des voies respiratoires dans le circuit respiratoire d'anesthésie ne dépasse pas cette valeur.

1.2 Performance d'étanchéité du système respiratoire

Connectez la source de gaz et l'alimentation, ouvrez le ventilateur d'anesthésie.1:8, réduire le volume de marée, et bloquer la conduite respiratoire du circuit respiratoire anesthésique, puis observer la forme d'onde de pression lorsque la pression du ventilateur anesthésique atteint son pic,voir si la tendance à la baisse de la pression est évidenteS'il n'y a pas de tendance à la baisse évidente, cela indique que la fuite n'existe pas dans le tuyau de ventilation basse pression de l'anesthésie.

S'il y a une fuite de gaz, vérifiez la conduite ou remettez tous les joints et voyez s'il y a un endroit qui pourrait causer une fuite.

Si ces mesures prises n'aident pas à résoudre le problème, veuillez en informer notre entreprise et les agences de service autorisées.

1.3 Tubes respiratoires

Si le dispositif d'anesthésie a été utilisé pendant une longue période, une accumulation d'eau apparaîtra dans le tube respiratoire.

1.4 Les fusibles

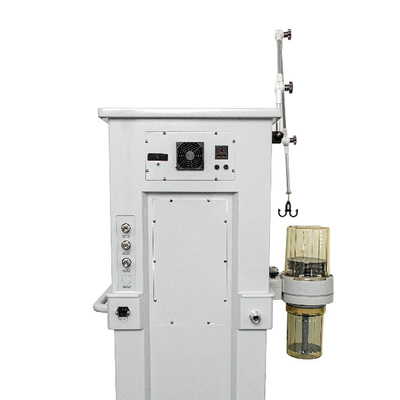

Les fusibles du ventilateur anesthésique sont installés dans la prise d'alimentation du panneau arrière.

Si le fusible est jugé cassé, les étapes de remplacement du nouveau fusible sont les suivantes:

1) LeN'allumez pas l'interrupteur d'alimentation lorsque le ventilateur fonctionne.Il suffit de retirer le câble d'alimentation du ventilateur de la prise d'alimentation et le ventilateur sera automatiquement converti en mode d'alimentation en batterie d'urgenceVous pouvez changer le fusible.

2) Ouvrez le couvercle de la base du fusible et remplacez le tube du fusible.

3) Les spécifications du tube de fusible: RF1-20 F2AL250V. Les spécifications de la batterie d'urgence: 5RF/F5AL250V, mais son fusible est installé à l'intérieur de la machine.

1.5 Composants de tuyaux à basse pression

Les conduits d'oxygène et d'oxyde d'azote utilisés sur la machine sont des tuyaux à basse pression.La couche intérieure du PE n'a pas de réactions chimiques avec l'oxygèneLe diamètre intérieur du tuyau est de 6 mm et le diamètre extérieur de 12,5 mm.

1.6 Fonctionnement incorrect et traitement des conséquences

Fonctionnement incorrectLes machines d' anesthésie comprennent::

1) Le volume de supplémentation en oxygène du débitmètre est trop faible ou fermé.La supplémentation en oxygène est généralement pour assurer la concentration en oxygène dans le circuit respiratoire anesthésique.Solution: Assurez-vous que le débit du débitmètre n'est pas inférieur à 0,6 L/min.

2) Ne remplissez pas le sac pliable lorsque le ventilateur anesthésique est utilisé pour contrôler la respiration.Il ne peut donc pas obtenir suffisamment de ventilation pour la vieSolution: lors de l' utilisation du ventilateur anesthésique pour contrôler la respiration, vous devez d' abord utiliser l' oxygène rapide pour remplir le sac pliable,pour que la machine de rupture d'anesthésie puisse fonctionner correctement.

3) Vous utilisez un ventilateur anesthésique pour contrôler la respiration, alors que le circuit respiratoire anesthésique est en mode manuel.le ventilateur anesthésique ne peut pas conduire le travail du sac pliant normalement, le patient ne peut donc pas obtenir une ventilation suffisante à vie.Assurez-vous que le circuit de respiration anesthésique est réglé dans l'état "contrôlé par la machine" lorsque vous utilisez un ventilateur anesthésique pour contrôler la respirationDe même, lorsque le ventilateur anesthésique est en mode "MANUEL", le circuit de respiration anesthésique doit être réglé en mode "contrôlé manuellement".le mode de fonctionnement des ventilateurs anesthésiques et du circuit respiratoire anesthésique doit être cohérent.

Fonctionnement incorrect de l'évaporateur:Pour plus de détails, voir le point 6.1.5.

Fonctionnement incorrectdeLeventilateur anesthésique:

1) S'il n'y a pas d'alimentation réseau bien mise à la terre, il est facile de faire électrifier la machine, ce qui peut entraîner un choc électrique pour le patient ou l'opérateur.La solution consiste à utiliser une alimentation réseau bien mise à la terre.

2) Si la sensibilité du déclencheur est incorrectement réglée, il peut apparaître le phénomène de déclenchement continu en mode SIPPV ou SIMV.C'est pourquoi ce phénomène apparaît, tout ce que vous avez à faire est de réduire la sensibilité de la gâchette à nouveau.

1.7 Le remplacement des pièces, consommables et pièces amovibles à usure rapide

Les pièces à usure rapide de la machine d'anesthésie comprennent: les fusibles, l'anneau d'étanchéité;

Les consommables de la machine d'anesthésie comprennent: capteur de concentration d'oxygène.

Les spécifications du fusible peuvent être vues au chapitre 7.4.

L'anneau d'étanchéité a les spécifications suivantes: φ7x1.9, φ10 x1.9, φ12x2.1,φ15x2.65, φ20x2.65, φ22x1.9, φ40x3.3. Je vous en prie.

dont φ7x1.9 est l'anneau d'étanchéité de la vanne de réglage du débit; φ10 x1.9 est l'anneau d'étanchéité du connecteur intérieur du tuyau d'alimentation de la source de gaz; φ12x2.1 est l'anneau d'étanchéité du signal de pression et de la sortie de gaz frais;φ15x2.65 est l'anneau d'étanchéité dans le siège d'interface de l'évaporateur;φ20x2.65 est l'anneau d'étanchéité à l'extérieur du siège d'interface de l'évaporateur et l'anneau d'étanchéité du capteur de concentration d'oxygène; φ22x1.9 est l'anneau d'étanchéité à la sortie de gaz sous pression du ventilateur et φ40x3.3 est l' anneau d' étanchéité de la valve respiratoire dans le circuit respiratoire d' anesthésie.

Voir le chapitre 9.3 pour les informations pertinentes sur le capteur de concentration d'oxygène.

Les pièces amovibles de la machine d'anesthésie sont les suivantes: le tube respiratoire, le masque à oxygène, le tube d'échantillonnage de débit, le capteur de concentration d'oxygène, les soufflets,et une valve respiratoire et expiratoire dans le circuit respiratoire d' anesthésie et un réservoir de chaux sodiqueParmi lesquels, le tube respiratoire et le masque à oxygène doivent être équipés par les utilisateurs, pas par notre société.

La méthode de remplacement des fusibles fait référence au contenu du chapitre 7.4.

Le tube respiratoire et le masque à oxygène sont tous deux des pièces amovibles dont l'installation doit être conforme au chapitre 5.2 5.

La méthode de remplacement du tube d'échantillonnage de débit: ce ventilateur anesthésique est équipé d'un tube d'échantillonnage de débit en attente, si l'original est endommagé, vous pouvez en remplacer un nouveau.Sa méthode d'installation fait référence au contenu du chapitre 5.2 6. Je vous en prie.

Méthode de remplacement du capteur de concentration d'oxygène: si la surveillance est inexacte ou ne montre rien en raison du drainage de la concentration d'oxygène,alors l'utilisateur doit le remplacer par un nouveau capteur de concentration d'oxygène, et s'il vous plaît contacter le service après-vente de notre société.2.3.

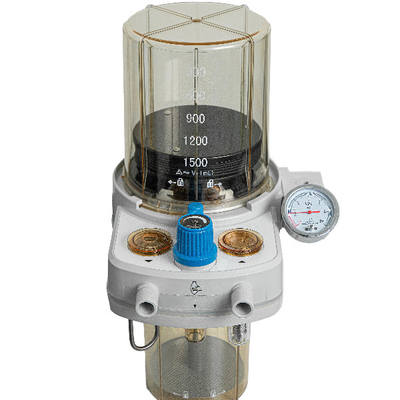

Remplacement des composants des soufflets: les composants des soufflets comprennent 1 à 6 pièces figurant à la Figure 3.

Si les composants du soufflet sont en fuite ou endommagés, les utilisateurs doivent contacter le service après-vente de notre société, en plus,les utiliser sous notre direction ou les remplacer et les réparer par des professionnels techniques de notre entreprise.

Le remplacement des valves respiratoires et respiratoires dans le circuit respiratoire anesthésique: si le boîtier de la valve ou la valve respiratoire dans le boîtier de la valve du circuit respiratoire anesthésique est endommagé,fissurés, vous devez remplacer le boîtier de soupape de remplacement, soupape de respiration fournie par notre société.

Remplacement du réservoir de chaux de sodium: si le réservoir de chaux de sodium du circuit respiratoire d'anesthésie est endommagé ou fissuré, l'utilisateur doit contacter le service après-vente de notre société.

1.8 Autres mesures de protection de la sécurité et de traitement des accidents

1) Afin d'éviter les erreurs de connexion de l'oxygène d'entrée, de l'oxyde nitreux à la machine d'anesthésie, chaque tuyau est marqué.

2) La différence de couleur du gaz dans le pipeline interne: le tuyau d'oxygène est bleu, le tuyau d'oxyde d'azote est incolore et transparent, et le tuyau de mélange de gaz est orange.

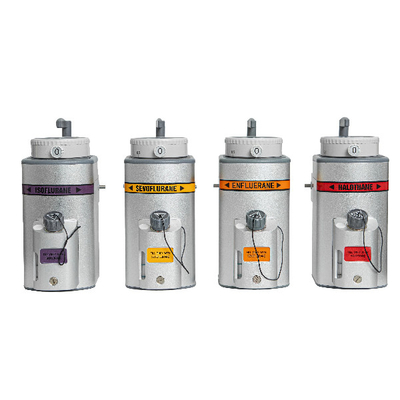

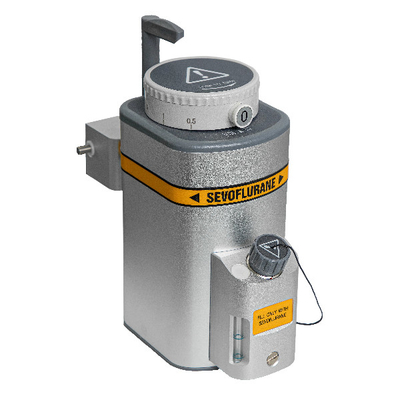

3) Pendant que vous ajoutez des agents anesthésiques à l'évaporateur, le niveau de liquide ne peut ni dépasser la limite supérieure ni la limite inférieure sur la fenêtre d'observation.

4) L'inclinaison de l'évaporateur ne doit pas dépasser 45°. Pour faire pivoter le cadran de réglage de la concentration, il faut d'abord appuyer sur l'interrupteur de verrouillage à zéro.sinon il peut endommager les parties internesIl n'est pas désinfecté, mais séché avec de l'oxygène médical comprimé, s'il y a des problèmes, vous devez le livrer au fabricant pour vérification.

5) Pendant le transport, l'évaporateur doit être retiré de la machine d'anesthésie et emballé individuellement.La partie intérieure doit être complètement vide et vous devez également le sécher avec de l' oxygène médical comprimé pendant 3 à 5 minutes.

6) Pour que l'oxygène ait une fonction d'aide à la combustion, le manomètre de pression de l'oxygène et la vanne de réglage du débit d'oxygène ne doivent pas être proches de la graisse.

7) Il doit y avoir un fil bien mis à la terre pendant que vous utilisez cette machine pour assurer la sécurité du personnel.

8) La composition du ventilateur anesthésique entraînant le gaz et le gaz respiratoire du patient sont sans importance.Vous devez activer l' interrupteur d'oxygène pendant que vous utilisez le ventilateur anesthésique., maintenir un flux adéquat d'oxygène frais pour éviter un accident de déficit d'oxygène.

9) Si le sac pliant ne revient pas au niveau initial lorsque le patient expire, il peut s'agir d'une fuite dans le circuit respiratoire de l'anesthésie.,et la compensation du débit d'approvisionnement en oxygène doit être augmentée de manière appropriée pour assurer une ventilation suffisante.Ou il peut être dû à l' anesthésie ventilateur réglage en tournant sur la pression expiratoire de l' extrémité positiveSi cela n' affecte pas l' état physiologique du patient, il est recommandé de ne pas utiliser le médicament.la fonction de pression d'expiration à extrémité positive peut être désactivée.

10) La batterie d'urgence doit être rechargée dans le temps après utilisation, et l'intervalle de temps ne doit pas dépasser 24 heures.

Les spécifications de la batterie d'urgence sont DC 14.8V-2.2AH. Sinon, cela affectera le temps d'utilisation.

11) Le ventilateur anesthésique utilise un fusible de cartouche RF1-20 / F2AL250V. Pendant le remplacement du fusible, vous devez d'abord déconnecter l'alimentation puis ouvrir la boîte de fusible avec des outils, enfin,Enveloppez bien la boîte à fusibles avec des outils après le remplacement..

12) Les caractéristiques de pression et de débit de tout port de sortie d'alimentation en gaz dans la plage de pression d'entrée nominale et deux fois la pression d'entrée nominale maximale n'ont pas été modifiées.
