1Spécification technique

3.1 Mode de fonctionnement: circulation fermée, à moitié fermée, à moitié ouverte.

3.2 Besoin de gaz: O médical₂et médical₂O dont la pression est de 280 kPa ∼ 600 kPa.

3.3 L'erreur de la valeur de pression ne dépasse pas ± 4% de l'étalonnage complet.

3.4 O₂et N₂La pression d'échappement de la vanne de sécurité ne doit pas dépasser le double de la pression d'entrée nominale.

3.5 Lorsque la pression de la source de gaz d'oxygène qui va à l'appareil d'anesthésie atteint au moins 200 kPa ± 50 kPa, une alarme sonore apparaît, qui dure plus de 7 s.

3.6 La plage de débitmètre de O_2,N₂O est:0.1 L/min 10 L/min

3.7 Le débitmètre est équipé de_{2Je ne sais pas.}N₂Dispositif de régulation du rapport O pour s'assurer que la concentration d'oxygène n'est pas inférieure à 25%

3.8 Débit rapide de l'approvisionnement en oxygène:25 L/min 75 L/min

3.9 Plage de réglage de la concentration de gaz anesthésique de l'évaporateur: 0% ∼ 5%, plage d'erreur de concentration comprise entre -20% et +30% et ne pouvant dépasser -5% à +7.5% de l'échelle maximale (sous réserve d'un nombre plus élevé).

3.10 Ventilateur anesthésique

3.10.1 Mode de ventilation: IPPV, SIPPV, SIMV, manuel.

3.10.2 Fréquence respiratoire: 2 fois/min, ~ 99 fois/min, erreur admissible: ± 15%.

3.10.3 Fréquence de ventilation obligatoire intermittente: de 2 à 20 fois/min, erreur admissible: ±15%.

3.10.4 I: E est égal à 2: 1 ̇1:8, erreur admissible: 15%

3.10.5 Plage de réglage du volume de marée: 50 ml ~ 1500 ml, erreur admissible: 100 ml et inférieure à ± 20 ml, les ± 15% restants.

3.10.6 Plage d'indication du volume de marée: 20 ml ~ 1500 ml, erreur admissible: 100 ml et ± moins de 20 ml, les ± 15% restants.

3.10.7 Plage de réglage de la pression de déclenchement par inspiration: -10 cmH₂O 20 cmH₂O, plage d' erreur admissible: ± 2 cmH₂O ou ± 10% (selon le nombre le plus élevé).

3.10.8 Pression positive à l'expiration finale: 2 20 cmH₂O,erreur admissible: ± 2 cmH₂O 或±20% (sous réserve d'un nombre plus grand).0 représente la fermeture de cette fonction.

3.10.9 Signe: chaque 100 respirations est une respiration profonde et le temps d'inspiration est de 1,5 fois la valeur définie. Plage d'erreur admissible: ±15%.

3.10.10 Pression de sécurité maximale: ≤ 12,5 kPa.

3.10.11 Limite de pression: 10 ̊60 cmH₂O, et plage d' erreur admissible: ± 2 cmH₂O ou ± 10% (selon le nombre le plus élevé).

3.10.12 Alarme de pression des voies respiratoires: la valeur limite de l' alarme des voies respiratoires supérieures est réglée sur une plage de réglage de 560 cmH2O, erreur admissible: ± 2 cmH₂O, ou ± 20% (selon le nombre le plus élevé), lorsque la valeur de la pression des voies respiratoires atteint le niveau d'alarme, elle déclenche immédiatement une alarme; et la plage de valeurs d'alarme limites de basse pression des voies respiratoires: 0 ‰ 50 cmH2O,plage d'erreur admissible: ± 2 cmH₂O, ou ± 20% (sous réserve d' un nombre plus élevé)

3.10.13 Alarme de ventilation: plage de valeurs d'alarme de la limite supérieure de ventilation: 1 ′20 L/min, plage d'erreur admissible: ± 20%; plage de réglage de la valeur d'alarme de la limite inférieure de ventilation: 0 ′19 L/min, plage d'erreur admissible:± 20%.

3.10.14 Alarme de volume de marée:plage de réglage de la valeur limite d'alarme du volume de marée supérieur100-1500 ml, plage d'erreur admissible: ± 20%; plage de réglage de la valeur limite d'alarme du volume de marée basse 0-1400 ml,plage d'erreur admissible ± 20%.

3.10.15 Alarme de concentration d'oxygène: plage de réglage de la valeur de l'alarme limite supérieure de concentration d'oxygène 21% à 99%, plage d'erreur admissible: ± 5%;plage de réglage de la valeur de l'alarme limite de faible concentration d'oxygène:18% à 80%, plage d'erreur admissible: ± 5%.

3.10.16 Alarme d'étouffement: l'alarme est déclenchée en 15 s ± 5 s en cas de pression constamment supérieure à 10 cmH.₂O, et le volume de marée inférieur à 120m.

3.10.17 Alarme de chute de tube: l'alarme est déclenchée en 15 s ± 5 s en cas de pression constamment inférieure à 2 cmH.₂Je suis désolé.

3.10.18 Alarme à haute pression continue: lorsque la pression du circuit respiratoire anesthésique continue d'être supérieure à 25 cmH2O, et qu'il envoie une alarme à haute priorité toujours dans 15+1s..

3.10.19 Alarme de faible consommation de batterie (si elle est équipée de batterie): lorsque la puissance de veille est inférieure à DC14 V, elle émet une alarme, plage d'erreur admissible: ± 0,5 V.

3.10.20 Avertissement de fonctionnement d'urgence de la batterie (s'il est équipé d'une batterie): après coupure de l'alimentation en courant alternatif et en courant continu, la batterie d'urgence peut maintenir le fonctionnement du ventilateur pendant au moins 30 min,accompagné d'un son d'alarme

3.10.21 Alarme de signal visuel: le signal d'alarme reste ininterrompu si l'état d'alarme n'est pas supprimé, le temps d'étouffement du signal sonore est inférieur à 120 s.

3.10.22 Portée de surveillance:

Plage de surveillance de la pression dans les voies aériennes: -20~80cmH2O, plage d'erreur admissible: ±2cmH2O ou ±10% (sous réserve du nombre le plus élevé)

Surveillance du volume de ventilation: 0 à 30 L/min, erreur autorisée: ±15%.

Plage de surveillance des concentrations d'oxygène: 15%~100%, plage d'erreur admissible: ± 2,5% en pourcentage en volume + concentration gazeuse2,5%

3.10.23 Le bruit de la machine d'anesthésie dans des conditions de travail normales ne dépasse pas 65 dB ((A)

2. Taille et poids

2.1 Taille:

880 mm × 620 mm × 1420 mm

2.2 Poids:

125 kg ou plus

3Installation et réglage

3.1 Préparation avant installation

1. Vérifiez que la machine anesthésique et ses accessoires sont intacts, et que les produits dans le conteneur d'emballage sont les mêmes que ceux requis dans la liste d'expédition.Vous feriez mieux de bien conserver le conteneur d'emballage et le joint antichoc pour le prochain transport.

2. ventilateur basé sur le manuel d'utilisation.

3- Vérifiez si vous connaissez le principe de fonctionnement, les caractéristiques de la structure et le panneau de commande de la machine d'anesthésie et la source de gaz de la machine médicale compressée.₂et N₂O pour vérifier que la pression est conforme à l'exigence de 280~600 kPa.les performances du décompresseur sont bonnes ou non, l'installation est correcte ou non.

4.Vérifier que la tension de l'alimentation en courant alternatif monophasé de la machine d'anesthésie est conforme aux exigences de l'alimentation en courant alternatif 220 V, 50 Hz et qu'elle est bien mise à la terre.Vous devez également confirmer que la batterie de stockage d'urgence a été bien connecté.

3.2 Installation de la machine d'anesthésie

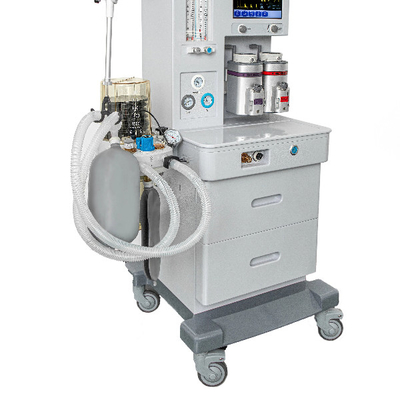

1. Installation de chariots: deux chariots équipés d'un dispositif de verrouillage doivent être installés à l'avant de la machine et deux chariots sans dispositif de verrouillage à l'arrière.
2. Poussez le châssis de la machine à la position attendue et placez le dispositif de verrouillage sur des roulements pour le rendre stable.

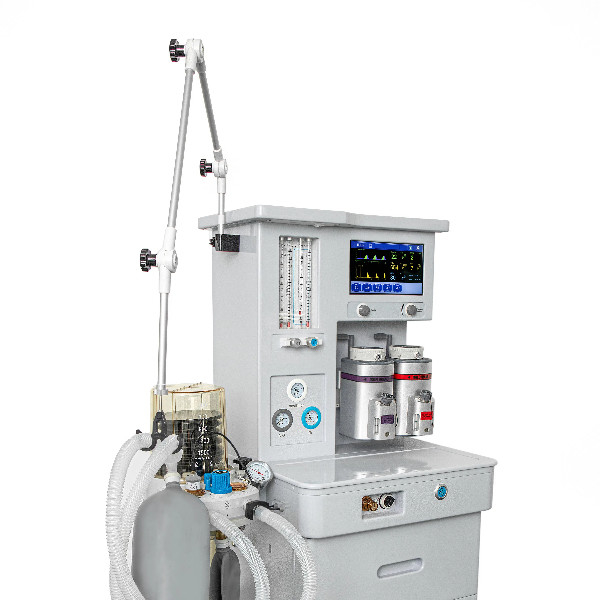

3. Installez l'évaporateur dans son propre support sur la machine d'anesthésie et fixez l'évaporateur en fixant la vis hexagonale.

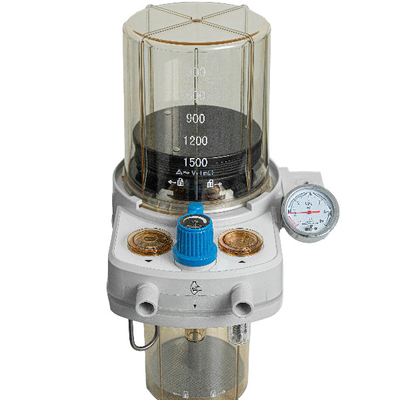

4. Fixez le circuit de respiration d'anesthésie intégré sur le support situé sur le côté gauche par un bras de support (en même temps, le connecteur du signal de pression,la production de gaz frais et l'approvisionnement en oxygène rapide sont bien reliés)Ensuite, connectez le sac de stockage de gaz.
5. La sonde de concentration d'oxygène doit être installée sur l'interface de la sonde de surveillance de la concentration d'oxygène dans le circuit respiratoire intégré d'anesthésie (voir figure 2).puis connecter la ligne de signal d'échantillonnage de la concentration d'oxygène sur le côté gauche de la machine d'anesthésie à la sonde de concentration d'oxygène.
6. Dans le circuit respiratoire d'anesthésie, un conduit d'air avec capteur de débit doit être installé sur le conduit d'expiration.et placez la carte photoélectrique du signal de débit sur le côté de la machine d'anesthésie au milieu du conduit d'air du capteur de débit.
7. L'installation du capteur de concentration d'oxygène est illustrée par la figure 3.Insérer le connecteur d'échantillonnage du capteur de concentration d'oxygène sur le côté de la machine d'anesthésie dans le capteur de concentration d'oxygène. si le capteur de concentration d'oxygène est endommagé ou s'il est retiré après utilisation, et que la prise de secours peut être insérée à l'emplacement du capteur de concentration d'oxygène.
8. Connectez deux tubes respiratoires dans le connecteur en forme de Y (spécialisé dans l'ajustement), connectez l'un au port d'inspiration du circuit respiratoire,l'autre se connecte au port expiratoire du circuit respiratoire d' anesthésie à travers le capteur de débit; et le connecteur en forme de Y est connecté à un poumon simulé ou à un sac de stockage de gaz.
9. Connectez la machine d' anesthésie à l' O comprimé₂et N₂O source par port d'entrée de gaz.
10. Branchez la prise de la machine d'anesthésie dans la prise de courant AC 220V 50HZ avec une base individuelle AC bien mise à la terre.
