Description générale
1.1 Portée d'application et principales caractéristiques

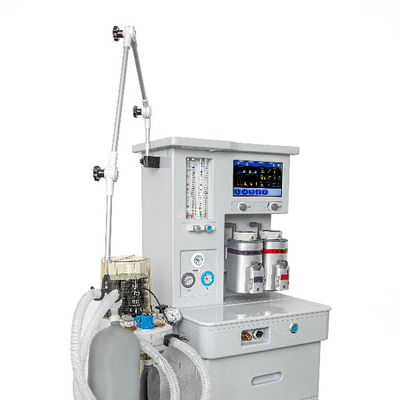

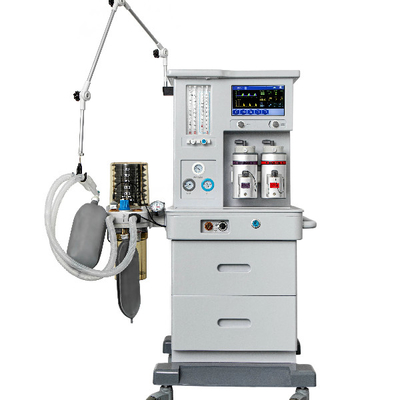

La nouvelle machine d'anesthésie Bright A6 est un équipement d'anesthésie nécessaire dans la salle d'opération, dont la fonction principale est de fournir O2Ce produit convient à l'anesthésie d'inspiration des patients et à la gestion respiratoire en chirurgie.Ce produit convient aux enfants de plus de 4 ans et aux adultes.; il n'existe pas de contre-indications absolues mais des contre-indications relatives qui sont comme des décroissances: patients atteints de pneumothorax et d'emphysème médiastinalisé et ceux qui ne sont pas opérés un drainage thoracique,et ceux qui souffrent d'une hémorragie pulmonaire sévère,, bulles pulmonaires, choc hypovolemic, infarctus du myocarde aigu.

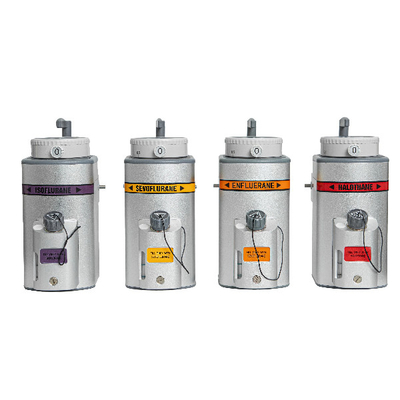

La nouvelle machine d'anesthésie Bright A6 est équipée d'un évaporateur d'anesthésie spécifié avec précision, d'un dispositif de sécurité qui peut éviter l'anoxydation et d'un système d'alarme nécessaire.Un ventilateur pneumatique et électronique contrôlé par micro-ordinateur peut contrôler la respiration du patient.Tous les composants de connexion utilisent des interfaces standard. Un absorbeur de soude calcaire efficace et de grande taille peut réduire au maximum l'inspiration répétée.
1.2 Environnement de travail
L'appareil d'anesthésie New Bright A6 appartient à la catégorie I de l'alimentation interne, partie d'application de type B de l'équipement médical général défini dans GB 9706.1-2020 "Équipement électrique médical - Partie 1:Exigences générales relatives à la sécurité de base et aux performances de base"
: ceci est le symbole pour représenter le dispositif d'application de type B.
La machine est un équipement normal qui est IPX0, mais il peut fonctionner en continu.
L'appareil n'est pas à l'épreuve des explosions, donc S'IL VOUS PLAÎT N'utilisez pas l'appareil dans les circonstances où il contient des gaz explosifs ou inflammables.
Environnement d'utilisation normale et conditions d'essai du travail:
La température ambiante est de 10 °C à 40 °C.
L'humidité relative: ≤ 80%;
La pression atmosphérique est de 96 kPa à 104 kPa.
L'approvisionnement en gaz:2: plage de pression d'entrée: 280 kPa ≈ 600 kPa,pression nominale 400 kPa;
N2O:Période de pression d'entrée: 280 kPa ≈ 600 kPa,pression nominale 400 kPa;
Énergie: AC 220 V,50 Hz Énergie à courant alternatif à phase unique avec bonne mise à la terre de protection.
Puissance de sortie: 100 VA
Spécification des fusibles: section de l'alimentation du réseau: RF1-20 F2AL250V;
Batterie d'urgence: 5RF/F5AL250V.
¢ Spécification de la batterie d'urgence:DC14.8V-2.2AH
1.3 Exigences de compatibilité électromagnétique
Ce ventilateur anesthésique ne doit pas être utilisé dans un environnement où les rayonnements sont forts et les interférences électromagnétiques fortes, par exemple l'IRM.les performances du dispositif seront affectées de manière négative à des degrés divers.
2 Caractéristique de la structure et principe de fonctionnement
Le dispositif d'anesthésie est constitué d'un support, de débitmètre, d'un évaporateur d'anesthésie, d'un circuit de respiration d'anesthésie et d'un ventilateur AV-2000A.
2.1 Unité principale
La machine d' anesthésie utilise de l' O2, N2Pour assurer l'utilisation sûre de la machine, la machine est également équipée d'un système de sauvegarde O2La pression de tous les gaz doit être de 280 kPa à 600 kPa.Il y a des filtres à l'entrée de la source de gaz afin d'éviter que des gaz de plus de 100 μm ne pénètrent dans le système de travail de la machine..
Les joints des conduites d'entrée de source de gaz de la machine d'anesthésie sont dédiés au même type de gaz et ne sont pas interchangeables, ce qui peut empêcher la mauvaise connexion de gaz.Les différentes buseuses de source de gaz et les tuyaux de source de gaz sont tous marqués avec les logos correspondants. Le tuyau d'oxygène est marqué par2Le tuyau d'oxyde d'azote est marqué par le symbole N.2O, et le tuyau d'air est marqué par l'indication Air.
Après O comprimé2entre dans la machine, O2et N2O mélangé en un gaz qui sera divisé en cinq gaz. Le premier gaz est connecté au dispositif de surveillance de la pression pour surveiller la pression d'alimentation en gaz d'entrée.La seconde mènera à la sortie de gaz frais après avoir été connecté à la vanne d'approvisionnement en oxygène rapide; le troisième pénètre dans le débitmètre après avoir été à nouveau décompressé; le quatrième sera relié au ventilateur anesthésique et deviendra le gaz moteur du ventilateur;la cinquième est connectée à la vanne de sécurité (pression d'échappement supérieure à 600 kPa) pour éviter le danger causé par une pression de sortie excessive lorsque les clients utilisent des systèmes de gazoducs médicaux pour la ventilation.
Une fois que l'oxyde nitreux comprimé est entré dans la machine d'anesthésie, il sera respectivement décompressé à nouveau, puis introduit dans le débitmètre,l'autre voie est reliée à la soupape de sécurité (avec une pression d'échappement supérieure à 600 kPa) pour empêcher le client d'utiliser le système de gazoduc médical pour la ventilation, ce qui peut être dangereux en raison d'une pression de sortie excessive.
Le débitmètre ajuste tous les gaz et transporte le mélange de gaz à l'évaporateur d'anesthésie, puis les gaz mélangés,ensemble avec l'anesthésique seront envoyés au circuit respiratoire anesthésique par sortie de gaz fraisL'autre voie est transportée vers l'ACGO, tandis qu'une seule voie est ventilée.
Lors de l'utilisation de la bouteille, un régulateur de pression doit être utilisé.Le régulateur de pression peut assurer la stabilité de la pression de sortie lorsque la pression d'entrée est de 1000kpa et la pression du port de sortie n'est pas supérieure à 8kpaIl y a une soupape de sécurité à l'extrémité de sortie du régulateur, en cas de dysfonctionnement ou si la pression de sortie est trop élevée pour des raisons d'origine humaine.la soupape de sécurité évacue automatiquement le gaz pour que la pression de sortie atteigne la valeur nominaleLa pression d'échappement de la soupape de sécurité est au moins deux fois supérieure à la pression d'entrée nominale.
2.2 Circuit respiratoire anesthésique
Le circuit respiratoire anesthésique, est une sorte d'appareil de voie de gaz connecté aux patients.le patient peut respirer régulièrement, comme en inhalant de l'oxygène et en expirant du CO2Il a deux modes: automatique et manuel. Dans le mode automatique, la respiration du patient est contrôlée par la machine; tandis que dans le mode manuel, la respiration du patient est contrôlée par l'appareil.La respiration du patient est contrôlée par le médecin en appuyant sur un sac en cuir connecté au circuit..
2.3 Ventilateur anesthésique
Le ventilateur anesthésique utilise AV-2000A conduite à gaz et ventilateur de commande électrique
La pression de fonctionnement du ventilateur anesthésique de conduite est de 300 kPa, débit ≤ 200 L/min.
L'oxygène qui entraîne le ventilateur d'anesthésie va former un certain volume de gaz à travers la vanne de régulation du débit, qui passe par le circuit de ventilation pour entraîner le mouvement du sac pliant,C'est ainsi qu'on fait une ventilation mécanique aux patients.Le débit d'inspiration maximal du ventilateur anesthésique ≤ 60 L/min, la pression maximale ≤ 6 kPa.
Le ventilateur d'anesthésie adopte une vanne électromagnétique à grande vitesse, un capteur de débit de haute sensibilité, un capteur de pression et un système de contrôle à puce unique et il peut fonctionner de manière stable 10 secondes après l'allumage.Le ventilateur pouvait ventiler le patient mécaniquement selon la fréquence réglée., le rapport I/E et le volume de marée lorsque l'anesthésique prend effet et que les patients perdent conscience de leur capacité à respirer;le ventilateur anesthésique sera avec les patients à la respiration synchrone lorsque le patient a conscience de respirer lui-même après l'opération.
Si le circuit respiratoire anesthésique reste dans l'état de contrôle manuel, le ventilateur anesthésique pourrait également surveiller et montrer le volume de marée, la fréquence de ventilation et la pression des voies respiratoires, etc.Bien qu'il ne joue pas le rôle de contrôle de la respiration.
